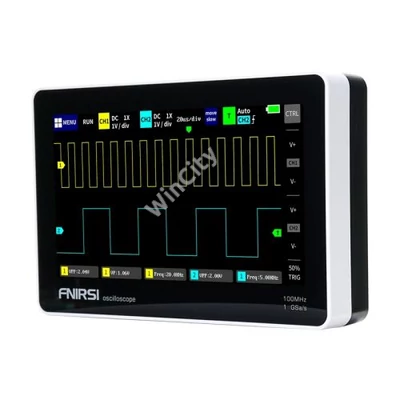

FNIRSI 1013D 7"-os hordozható táblagépes oszcilloszkóp

FNIRSI 1013D 7"-os hordozható táblagépes oszcilloszkóp

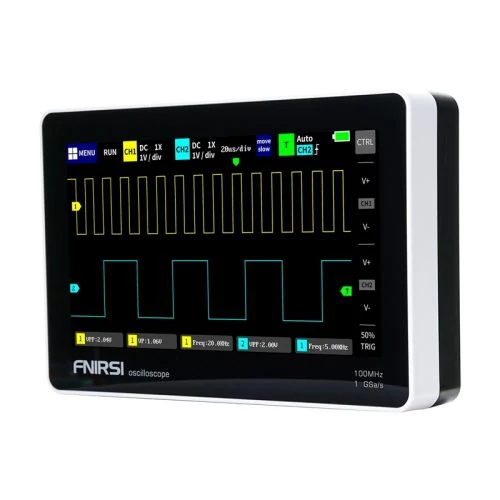

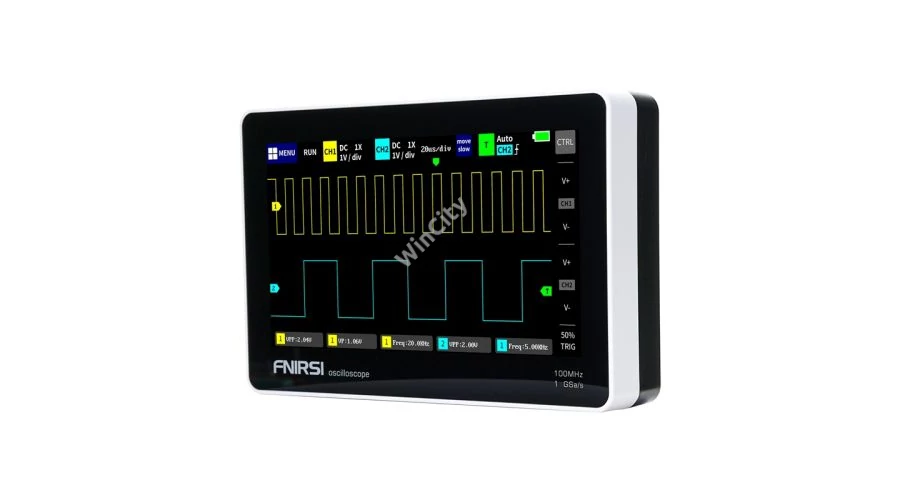

Az FNIRSI 1013D hordozható oszcilloszkóp 7" érintőképernyővel, 2 mérési csatornával, 100 MHz sávszélességgel és 1 GSa/s mintavételi sebességgel lehetővé teszi a pontos jelelemzést a szervizben, műhelyben és az elektronikus eszközök tervezésében. A készülék könnyen olvasható 800x480-as TFT képernyővel, automatikus egygombos jelbeállítással és hullámforma rögzítő funkcióval rendelkezik, így bárhol kényelmes és gyors méréseket tesz lehetővé. Az analóg és digitális jelelemzés támogatása alkalmassá teszi a készüléket a berendezések szervizelésére és a barkácsolásra. A beépített 6000 mAh lítium akkumulátorral a készülék kb. 4 órán át képes üzemelni.

Tiszta érintőképernyő

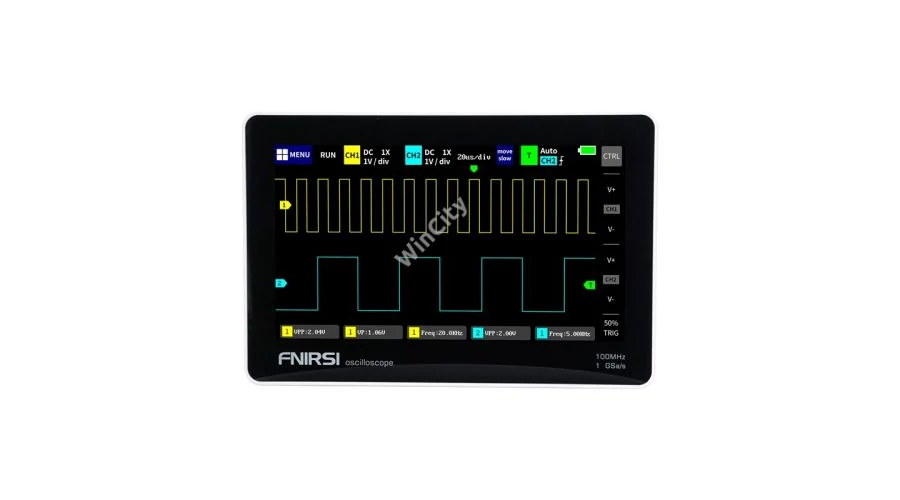

Az FNIRSI 1013D 7 hüvelykes, 800x480 felbontású TFT LCD képernyővel rendelkezik, amely nagy fényerőt, kontrasztot és pontos hullámforma-reprodukciót biztosít. A képernyő érintéses működtetése lehetővé teszi a gyors nagyítást, pásztázást és a mérési paraméterek megváltoztatását, felgyorsítva a munkát fizikai gombok nélkül. A képernyő a modern okostelefonokról ismert kapacitív technológiával készült, amely biztosítja a zökkenőmentes működést és a beállítások megváltoztatásakor a késleltetések elkerülését. A kurzormérési funkció lehetővé teszi a jel amplitúdójának, periódusának és frekvenciájának pontos leolvasását anélkül, hogy a képernyő rácsáról egységeket kellene konvertálni, ami különösen hasznos torzított jelek vagy zajos négyszögletes hullámformák esetén.

Két mérési csatorna

A készülék két, 1 MΩ bemeneti impedanciájú mérőcsatornával rendelkezik, amelyek lehetővé teszik két jel egyidejű elemzését, megkönnyítve ezzel az erősítő áramkörök, átalakítók vagy PWM jelelemzés bemenetének és kimenetének összehasonlítását. Ezáltal az alkalmazások köre sokkal szélesebbé válik, mint az egycsatornás modellek esetében. XY módban Lissajous mintaelemzést is végezhet, amely lehetővé teszi a két jelcsoport közötti frekvencia, amplitúdó és fáziseltolódás meghatározását.

Automatikus jelbeállítás

Az egygombos automatikus beállítási funkció lehetővé teszi a jelmérési paraméterek azonnali beállítását kézi kalibrálás nélkül. Ennek eredményeképpen az FNIRSI 1013D 1 Vpp jelhez 1 másodpercen belül képes beállítani a beállításokat, időt takarítva meg és növelve a munka hatékonyságát. A beépített fuzzy logikai algoritmus nagy pontosságot biztosít, és automatikusan a képernyő közepére helyezi a jelet, ami nagyban megkönnyíti az elemzést.

Védelem a sérülések ellen

Az oszcilloszkóp beépített túlfeszültségvédelmi modulokat használ 400 V-ig, hogy megakadályozza a készülék véletlen károsodását nagyfeszültségű jelek mérésekor, még akkor is, ha a szonda nincs 10X üzemmódba állítva. Ez lehetővé teszi az erősáramú és nagyfeszültségű áramkörök biztonságos vizsgálatát.

Adattárolás és exportálás

Az FNIRSI 1013D 1 GB-os belső memóriával rendelkezik, amely akár 1000 kép és 1000 hullámforma-készlet tárolását teszi lehetővé. Ez lehetővé teszi az egyérintéses mérési eredmények gyors elmentését és USB-n keresztül történő exportálását számítógépre további elemzés céljából. A hullámforma-kezelő funkció lehetővé teszi a tárolt hullámformák miniatűrképeinek megtekintését, nagyítását, törlését és elemzését egy kurzorral közvetlenül a készüléken - hasonlóan egy okostelefon galériájához, ami tovább növeli az adatkezelés kényelmét.

Fejlett triggerelési funkciók

Az oszcilloszkóp a triggerelési módok teljes választékát kínálja - Auto, Single és Normal. Ez az elrendezés lehetővé teszi, hogy a kiválasztott módtól függően hirtelen impulzusos gyújtásjeleket, IR távirányító jeleket vagy szinuszhullámú jeleket vizsgáljon, így a készülék sokoldalú diagnosztikai eszközzé válik. Beállíthatja a trigger élét (emelkedő/eső) és a triggercsatornát is, így pontosan rögzítheti az érdeklődésre számot tartó jeldarabokat.

Tartalmazza a készüléket:

• FNIRSI 1013D hordozható érintőképernyős oszcilloszkóp
• Szonda (100 MHz) x2
• USB töltő
• Felhasználói kézikönyv
